氮化鋁陶瓷AlN
極致散熱、精準匹配 | 高導熱
5G高頻與高功率半導體的終極散熱解方
隨著 AI 運算晶片、5G 通訊基站、大功率射頻（RF）元件以及高功率 LED 的迅速發展，電子元件的功率密度正迎來爆發式增長。當晶片在高頻、高電壓下高速運轉時，會產生大量的焦耳熱；若熱量無法在第一時間被導出，將直接導致晶片局部過熱（Hot Spot），進而引發訊號失真、頻率飄移，甚至造成元件燒毀。
傳統的氧化鋁陶瓷(Al2O3)導熱係數僅約 20–40 W/m·K，早已無法滿足現代高發熱元件的散熱需求；而金屬散熱基材雖然導熱好，卻具備高導電性且與晶片的熱膨脹係數嚴重錯配。
鋒全應材憑藉領先的精密高溫氮化燒結技術，推出專為高效能電子散熱打造的高導電/高導熱氮化鋁陶瓷（Aluminium Nitride, AlN）。
我們的高性能氮化鋁陶瓷具備穩定的絕佳熱傳導率，同時擁有與矽晶圓完美匹配的低熱膨脹係數以及出色的電絕緣性，是您高功率、高頻電子元件與半導體製程中不可或缺的頂級熱管理材料。

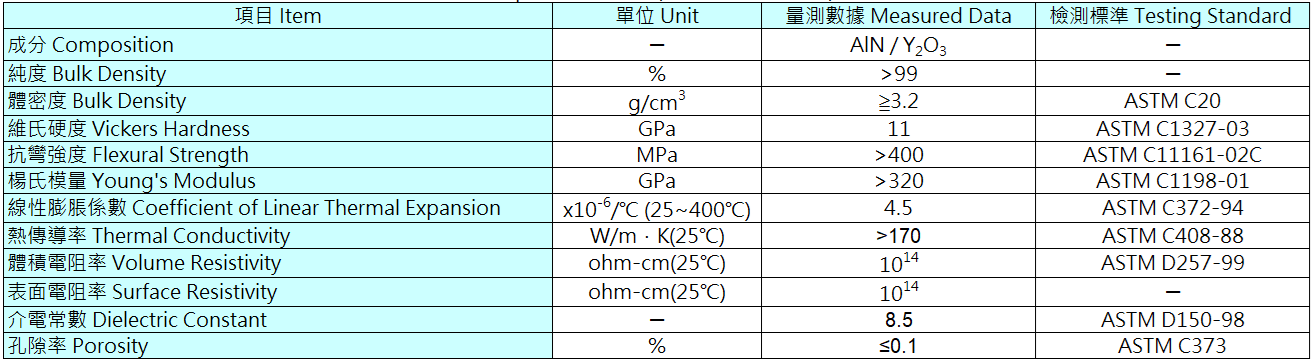

鋒全應材氮化鋁陶瓷之四大核心優勢
- 高達 170+ W/m·K 超高熱傳導：即時釋放熱能
鋒全應材採用高純度的微米級氮化鋁粉體，並結合獨家的晶界相（Grain Boundary Phase）控制技術。我們成功消除陶瓷內部的聲子散射源，使其在常溫下穩定展現達 170+ W/m·K 的超高熱傳導率。這能將晶片產生的熱量以極高速度傳導至散熱模組，有效降低元件工作溫度，確保設備在高負載下穩定運行。 - 熱膨脹係數完美匹配矽與砷化鎵：消除熱應力
在 20°C 至 400°C 的工作區間內，本材料的熱膨脹係數與第一代半導體（矽 Si）及第二代化合物半導體（砷化鎵 GaAs）非常接近。當元件面臨頻繁的開關機與劇烈溫差起伏時，氮化鋁基板與晶片之間不會因膨脹速度不一而產生顯著的熱應力（Thermal Stress），能徹底防止晶片發生錫裂、翹曲或脫落，大幅提升終端產品的封裝可靠度。 - 優異的電絕緣性與極低介電損耗
氮化鋁本身是絕佳的寬帶隙絕緣體。在提供金屬級導熱特性的同時，其擊穿電壓可達 15 kV/mm 以上。此外，它在高頻段下擁有極低的介電常數與超低介電損耗。這項特性使其在高頻大功率 RF 射頻電路與 5G 通訊中，能有效防止訊號在高頻傳輸時發生嚴重的電能損耗與畸變。 - 優良的機械強度與耐化學腐蝕性
與質地較為酥脆的氧化釔或普通玻璃基板相比，鋒全應材的氮化鋁陶瓷具備優異的彎曲強度，能夠承受高密度的打線封裝（Wire Bonding）壓力。同時，其對於半導體常見的化學清洗液、酸鹼氣體展現出優良的化學惰性，不易老化變質。
高導熱氮化鋁陶瓷的核心應用領域
鋒全應材的氮化鋁陶瓷材料，已廣泛應用於半導體前段製程、先進封裝及高階電子散熱元件中：
一、 半導體前段製程設備組件
- 加熱夾具與加熱盤（Heater Pedestals / Chucks）：在 CVD或 PVD製程中，需要將晶圓快速且極度均勻地加熱至數百度。氮化鋁的高導熱性與電絕緣性，使其成為內嵌鎢/鉬金屬加熱線路(陶瓷電加熱器)的完美基體材料。
- 腔體內部絕緣支撐件：用於高功率等離子體（電漿）環境中的絕緣襯套與隔離板，利用其耐高溫、耐沖刷及高導熱特性。
二、 高功率電力電子與先進封裝
- 高功率 LED 封裝基板：用於車用大燈、特殊照明與高密度紫外光（UV-LED）模組，確保發光晶粒產生的巨大熱量快速排出，防止光衰。
- IGBT 功率模組基板：在電動汽車（EV）逆變器、高鐵軌道交通及風力發電的電力轉換系統中，作為 IGBT 晶片的導熱絕緣底座。
為何選擇鋒全應材？（Why F+?）
- 出色的表面拋光與平坦度控制：我們整合了高精度的雙面研磨與拋光技術。出廠的氮化鋁基表面可達極佳粗糙度，平坦度控制在微米級別，完全滿足後續薄膜(Thin-Film)或厚膜(Thick-Film)金屬化布線製程的嚴苛幾何要求。
- 多樣化加工與尺寸客製化：不論是標準的大面積薄片基板、特殊形狀的結構件，或是帶有高精密微孔、盲孔的複雜設計，鋒全的先進陶瓷整合加工皆能提供高度客製化的打樣與量產方案。
- 嚴格的晶界相均勻性分析：材料經過嚴格的微觀結構與熱學性能抽檢，確保工件的熱傳導率具有極佳均勻度，避免局部燒結不均造成的散熱盲區。
正在尋找解決高功率晶片散熱瓶頸的頂級陶瓷方案嗎？
鋒全應才將由專人為您提供的零部件材料及加工優化建議！
請留下資訊或歡迎來電03-6590100，我們將盡快安排專人與您聯繫。
